Генератор импульсов АКИП 3301 – устройство для получения импульсных сигналов с разным периодом генерации. Цифровой прибор разработан на основе технологии прямого цифрового синтеза. Высокую точность установки и поддержки временных параметров, генерируемых на выходе импульсов, обеспечивает встроенный источник кварцевого типа. Генератор отличается высокой стабильностью опорной частоты. Устройство предназначено для эксплуатации в помещениях или на открытом воздухе при температуре не ниже +5 и относительной влажности не более 80%. Получает питание от бытовой сети. Прибор прошел проверку в соответствии с утвержденной методикой тестирования генераторов импульсов.

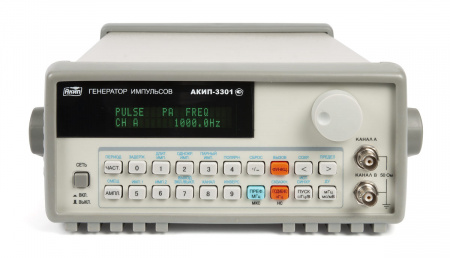

Устройство выполнено в прочном корпусе небольшого размера. На передней панели АКИП 3301 расположены основные элементы управления функциями прибора, два канала и синхровыход, широкий жидкокристаллический дисплей. На задней панели пользователь найдет разъем для подключения прибора к бытовой сети, вход опорной частоты и внешней сигнализации, выход внутренней частоты и интерфейс RS-232. Генератор работает под управлением встроенной программы. Нормирование метрологических параметров устройства выполнено с учетом влияния установленного программного обеспечения.

Генератор АКИП 3301 создает одиночные, парные импульсы, синхроимпульс с возможностью регулирования времени задержки. Поддерживает внутренний, внешний, однократный режим синхронного запуска. Генерирует импульсы положительной, отрицательной логики и полярности. Длительность сигнала варьируется в пределах от 5 нс до 10 тыс. с. Период следования импульсов можно установить в диапазоне от 20 нс до 10 тыс. с. Устройство оснащено одним каналом с поддержкой изменения амплитуды.

Сфера применения:

Прибор широко используют в образовательных учреждениях, исследовательских центрах, на предприятиях, занимающихся разработкой, ремонтом, проверкой устройств, которые требуют определения технических характеристик путем подачи импульсов. Также генератор применяют для тестирования сложной логики приложений с последующей оценкой реакций на импульсное воздействие.

Управление и индикация:

Работу с прибором начинают с включения питания и выставления основных, дополнительных параметров. Вводить данные можно при помощи кнопок управления и путем вращения поворотного регулятора. Выставляемые пользователем значения отображаются на дисплее, способном отображать до 40 символов. После установки параметров генерирования сигналов подключают каналы генератора к входным точкам схемы.
