Артикул:
m-116631
Характеристики
Тип прибора
—
Трассоискатель
Пассивные частоты, Гц
—
50, 100, «ШП» (Эфир)
Полоса пропускания режима «Эфир»
—
12 … 24 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192
Звуковой сигнал
—
Есть
Все характеристики
236 670 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

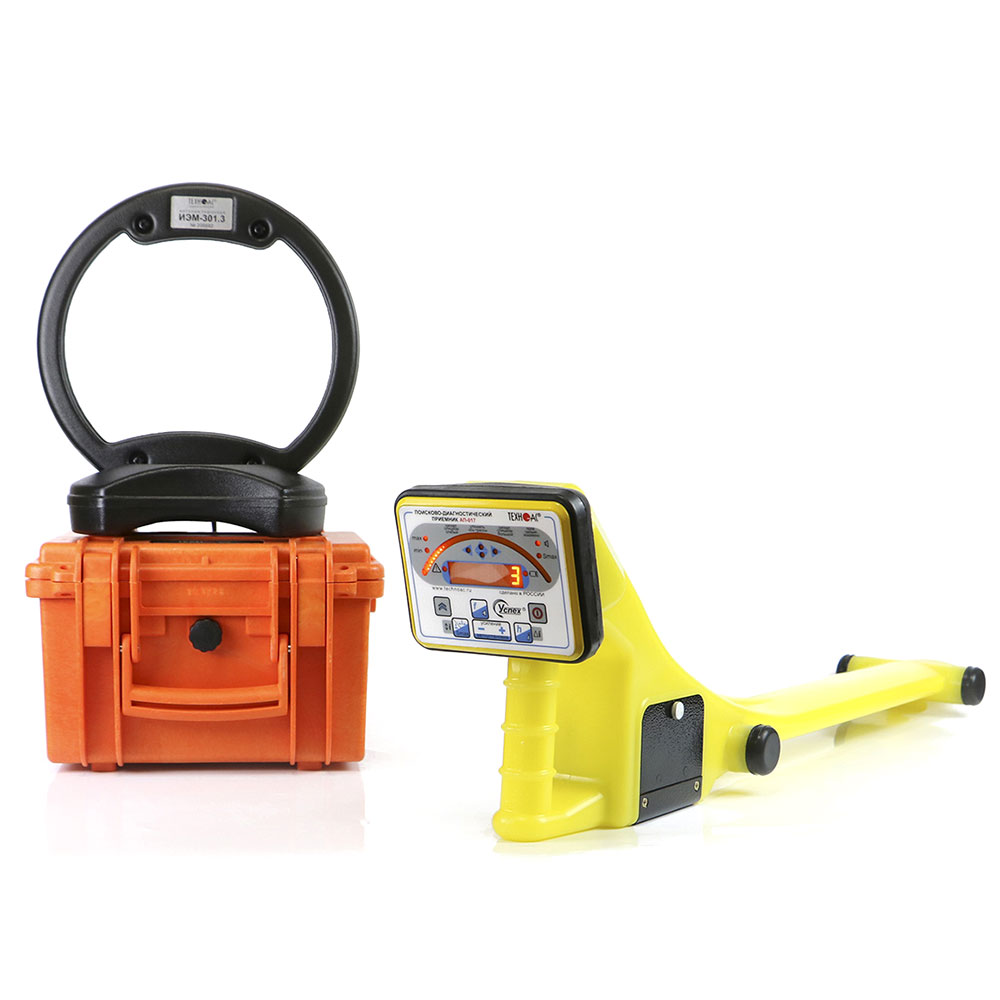

В составе комплекта приемник в виде моноблока со светодиодной индикацией, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.Назначение трассоискателя Успех АГ-308.60Н:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.

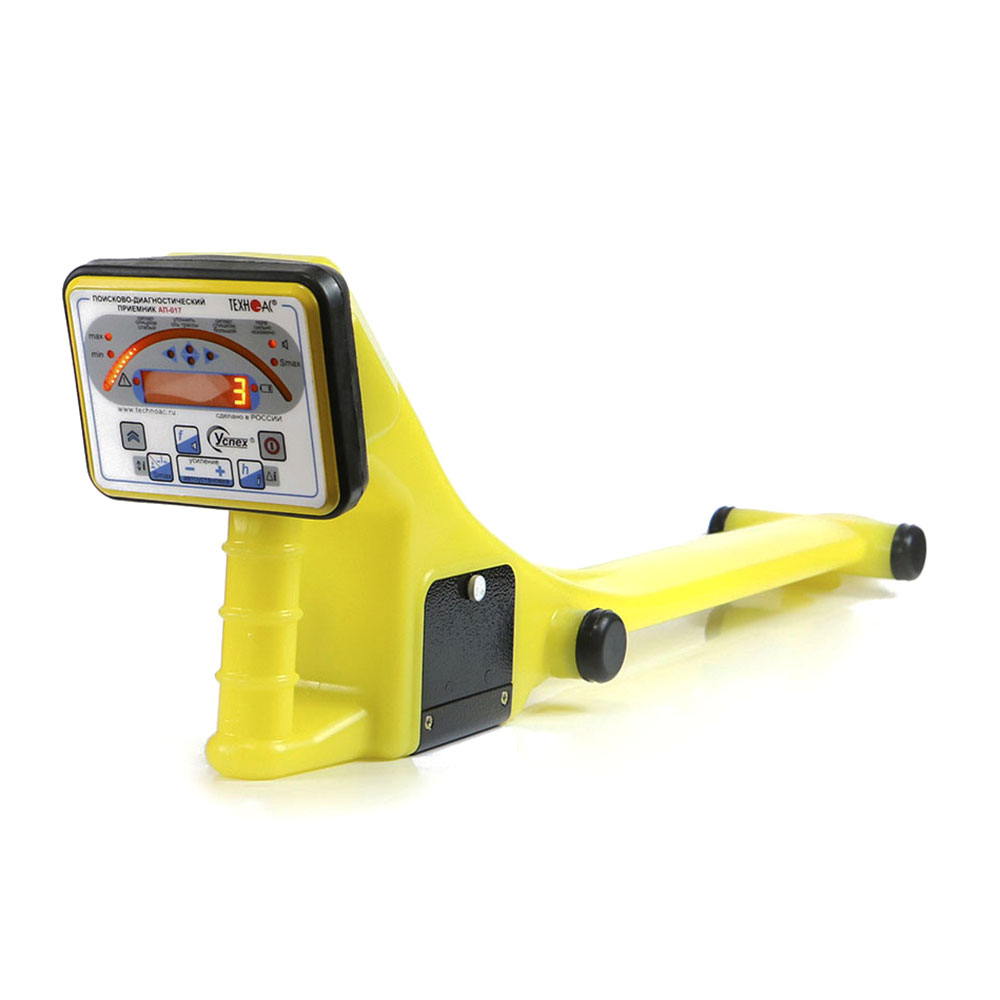

Особенности приемника АП-017:
- Современный цифровой трассопоисковый приемник-моноблок.
- Яркий светодиодный индикатор.
- Вывод значения измеренной глубины залегания на экран.
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
- Морозоустойчивый, работа при температурах до -40°С.

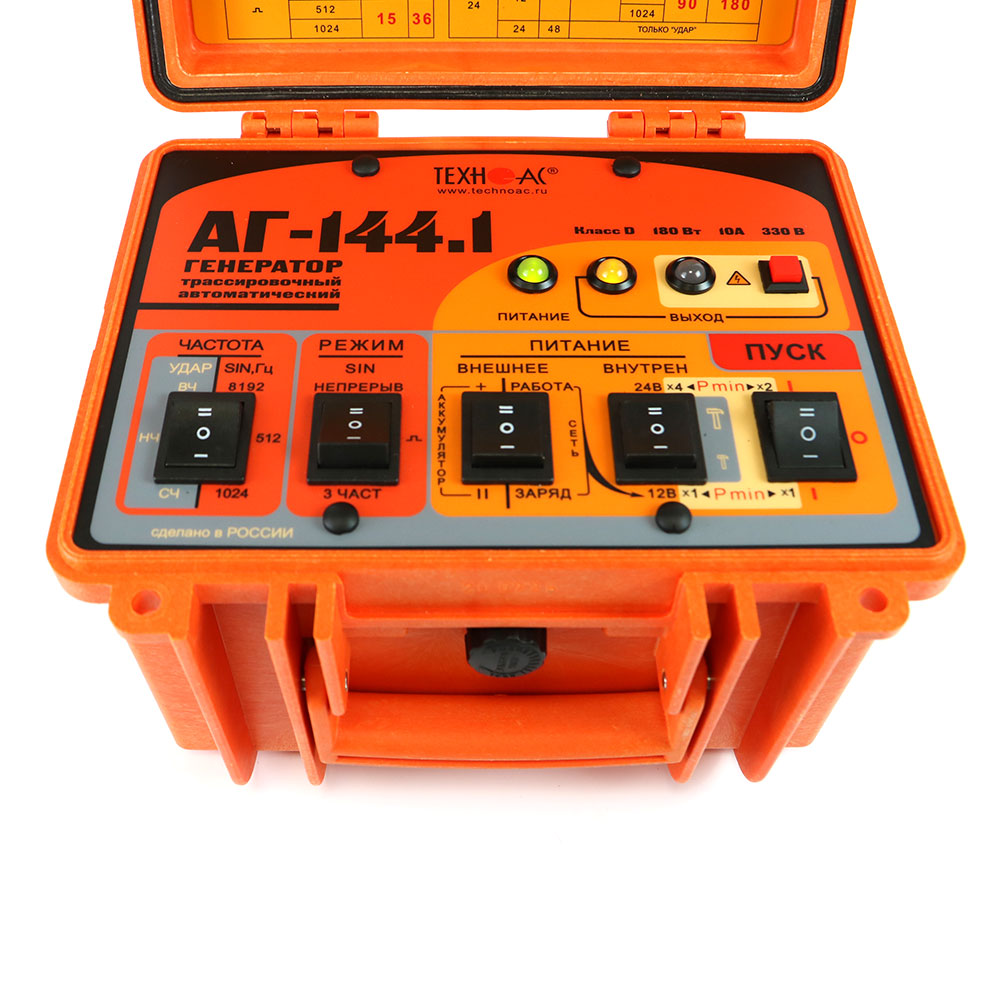

Особенности генератора АГ-144.1:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
|
Тип прибора
|
Трассоискатель |
|
Пассивные частоты, Гц
|
50, 100, «ШП» (Эфир) |
|
Полоса пропускания режима «Эфир»
|
12 … 24 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
±0,3 м |
|
Определение глубины залегания коммуникации
|
10 м |
|
Максимальное выходное напряжение
|
330 В |
|
Максимальный выходной ток
|
10 А |
|
Максимальная выходная мощность
|
180 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
512, 1024, 1450, 8192, 8928, 9820 |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип LR20 (D) - 2 шт. |
|
Тип дисплея
|
LED |
|
Класс защиты
|
IP65 |
|
Гарантия, (мес)
|
24 |
- Трассопоисковый приемник АП-017Н
- Генератор АГ-144.1
- Индукционная антенна ИЭМ-301.3
- Источник питания ENP-120-12
- Кабель АГ144.02.020
- Кабель AG144.02.060
- Кабель АГ120.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Сумка для антенны
- Сумка для генератора )
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации
- Паспорт
| Характеристики приемника АП-017Н | |||
| Рабочие частоты пассивные | 50 Гц, 100 Гц, 12-24 кГц | ||
| Рабочие частоты активные | 512, 1024, 1450, 8192, 8928, 9820 Гц | ||
| Максимальная глубина измерения | до 10 м | ||
| Максимальная глубина обнаружения | до 25 м | ||
| Максимальное удаление от генератора | до 5 км | ||
| Время непрерывной работы без подсветки (LR 11 A/час) | до 50 ч | ||
| Диапазон эксплуатационных температур | -40...+60°С | ||
| Точность определения трассы | ±0,3 м | ||
| Питание | 2 элемента D | ||
| Габариты | 720x110x150 мм | ||
| Вес прибора без чехла | 1,700 кг | ||
| Характеристики генератора АГ-144.1 | |||
| Частоты генерируемого сигнала, Гц | |||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||
| Режимы генерации | «SIN» «непрерывный» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
||
| Выходные параметры синусоидальной генерации | |||
| Максимальное выходное напряжение, В: | |||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
||
| Выходная мощность, Вт: | |||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
||
| Допустимое сопротивление нагрузки | любое (0…∞) | ||
| Согласование с нагрузкой | автоматическое | ||
| Источники питания | - встроенный аккумуляторный комплект - сетевой блок питания |
||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||
| Вес электронного блока, не более, кг | 8,5 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | ||
| Класс климатической защиты | IP54 | ||
| Характеристики индукционной антенны ИЭМ-301.3 | |||
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 | ||
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | ||
| Тип корпуса | пластмассовый, герметичный | ||
