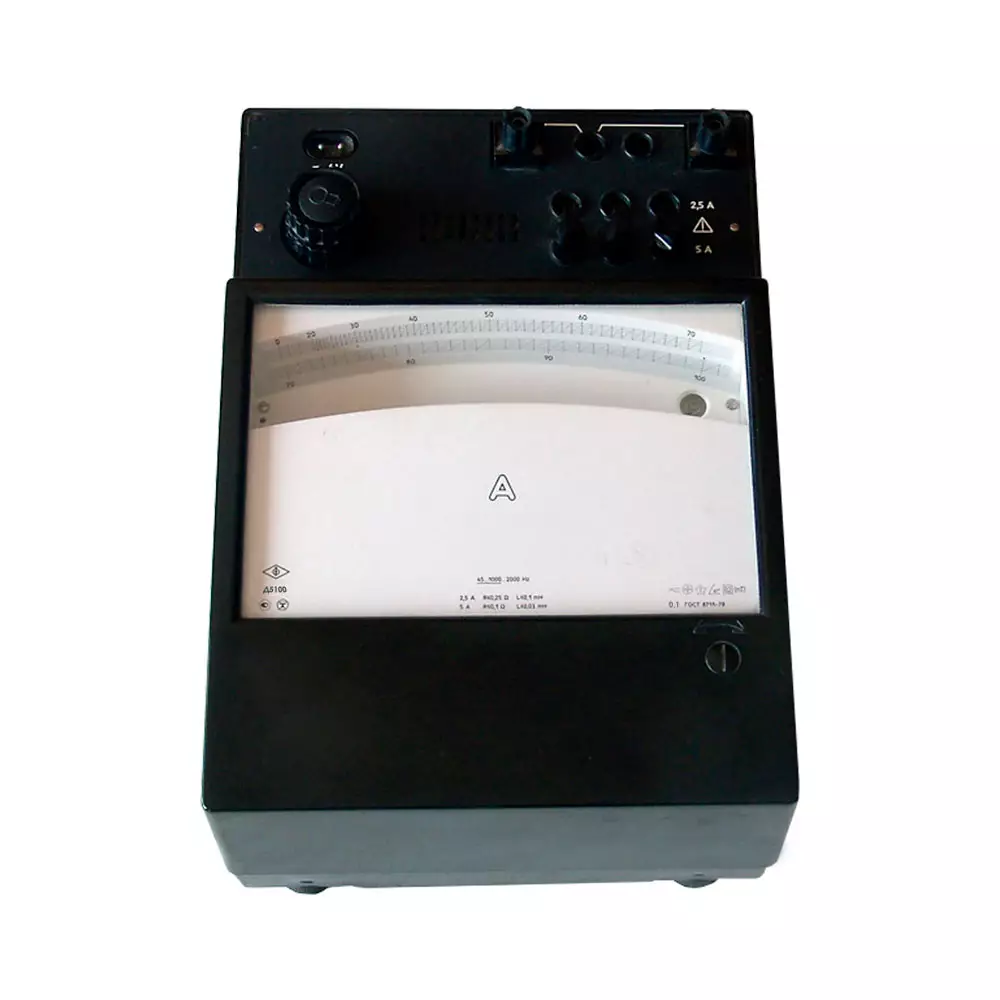

Д5100 Амперметр

кл. 0,1, 2,5-5 А

Госреестр № 10216-85

Предназначен для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов. Конечное значение диапазона измерений: 2,5А; 5А.

Амперметр Д5100 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

Амперметры Д5100 соответствуют классу точности 0,1 по ГОСТ 8711-78.

Нормальные условия применения прибора Амперметр Д5100:

• температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
• относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
• ориентация прибора относительно магнитного поля Земли - любая;
• внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
• ферромагнитное основание отсутствует;
• коэффициент искажения формы кривой тока и напряжения не более 5 %:
• частота - в пределах нормальной области;
• напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
• коэффициент мощности - номинальный;
• разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
• положение прибора - горизонтальное;
• измерения проводить после установления рабочего режима.

Время установления показаний прибора Амперметр Д5100 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора Амперметр Д5100, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,1 мТ, равен ±0,1 % от конечного значения диапазона измерений.

Питание цепи освещения прибора Амперметр Д5100 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В.

Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм.
Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
