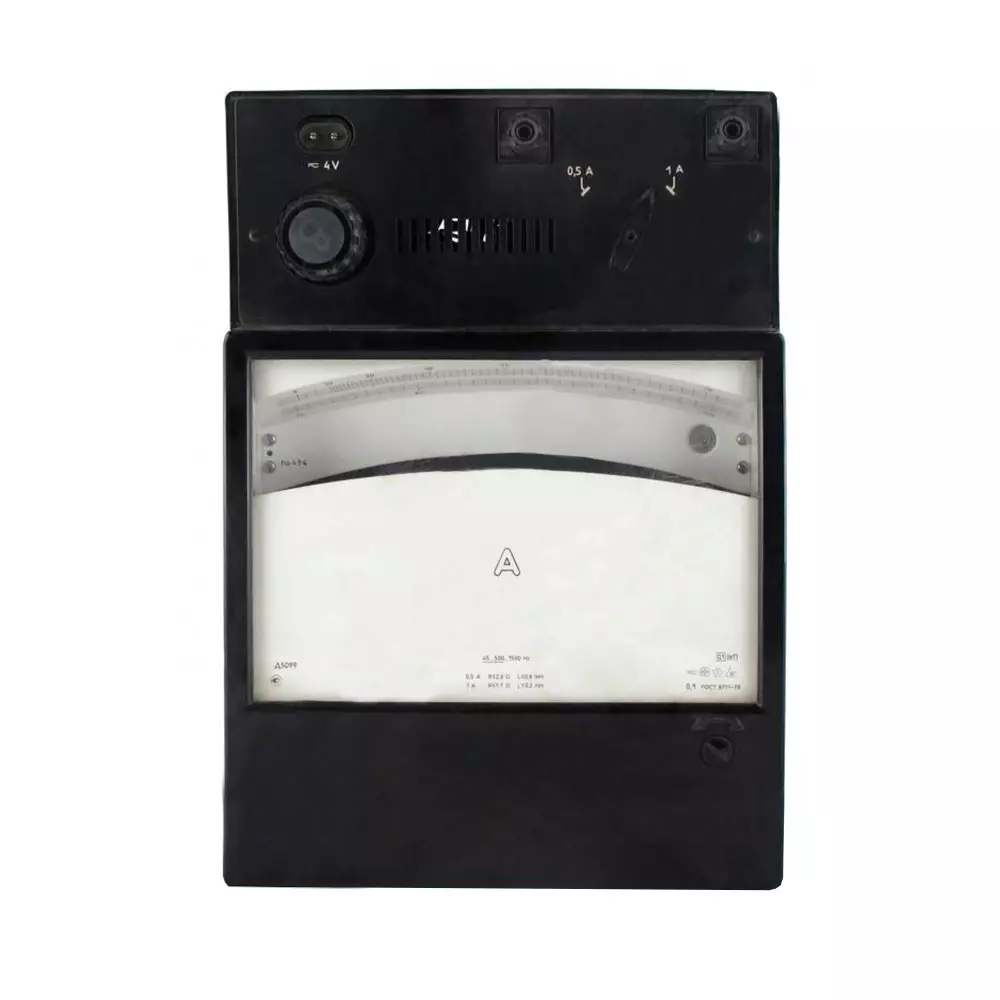

Д5099 Амперметр

кл.0,1, 0,5-1 А

Госреестр № 10216-85

Предназначен для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов.
Конечное значение диапазона измерений: 0,5А; 1А

Амперметры Д5099 предназначены для точных измерений силы тока в цепях переменного и постоянного тока, а также для поверки менее точных приборов.

Амперметр Д5099-04.1 предназначен для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45 °С и относительной влажности до 80 % при температуре 25 °С.

Амперметры Д5099 соответствуют классу точности 0,1 по ГОСТ 8711-78.

Нормальные условия применения прибора:

• температура окружающего воздуха 20 °С (если на лицевой части прибора не указано иное значение). допускаемое отклонение ±2 °С;
• относительная влажность окружающего воздуха 30-80% атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
• ориентация прибора относительно магнитного поля Земли - любая;
• внешнее магнитное поле (кроме поля Земли) практически отсутствует ;
• ферромагнитное основание отсутствует;
• коэффициент искажения формы кривой тока и напряжения не более 5 %:
• частота - в пределах нормальной области;
• напряжение для ваттметра - номинальное с допускаемым отклонением ±2 %;
• коэффициент мощности - номинальный;
• разность потенциалов между параллельной и последовательной цепями ваттметров практически отсутствует;
• положение прибора - горизонтальное;
• измерения проводить после установления рабочего режима.

Время установления показаний прибора Амперметр Д5099 не превышает 3 с. Предел допускаемой дополнительной погрешности прибора, вызванной изменением температуры окружающего-воздуха от нормальной до любой температуры в пределах рабочего диапазона, равен ±0,1 % от конечного значения диапазона измерений на каждые 10 °С изменения температуры.

Питание цепи освещения прибора Амперметр Д5099 осуществляется от сети переменного тока напряжением (220±22)В частотой 50-60 Гц через понижающий трансформатор, комплектуемый вместе с прибором, либо от источника постоянного или переменного тока напряжением (4±0,4)В.

Для Амперметра Д5099, поставляемого по конкретным заказам, напряжение и частота питания цепи освещения светового указателя соответствуют указанным в заказе. Габаритные размеры: прибора - (205±1,45)х(230±1,6)х(135±2,0) мм; корпуса трансформатора - не более 65х85x45мм.
Масса не превышает: прибора - 4,3 кг; трансформатора - 0,5 кг.
