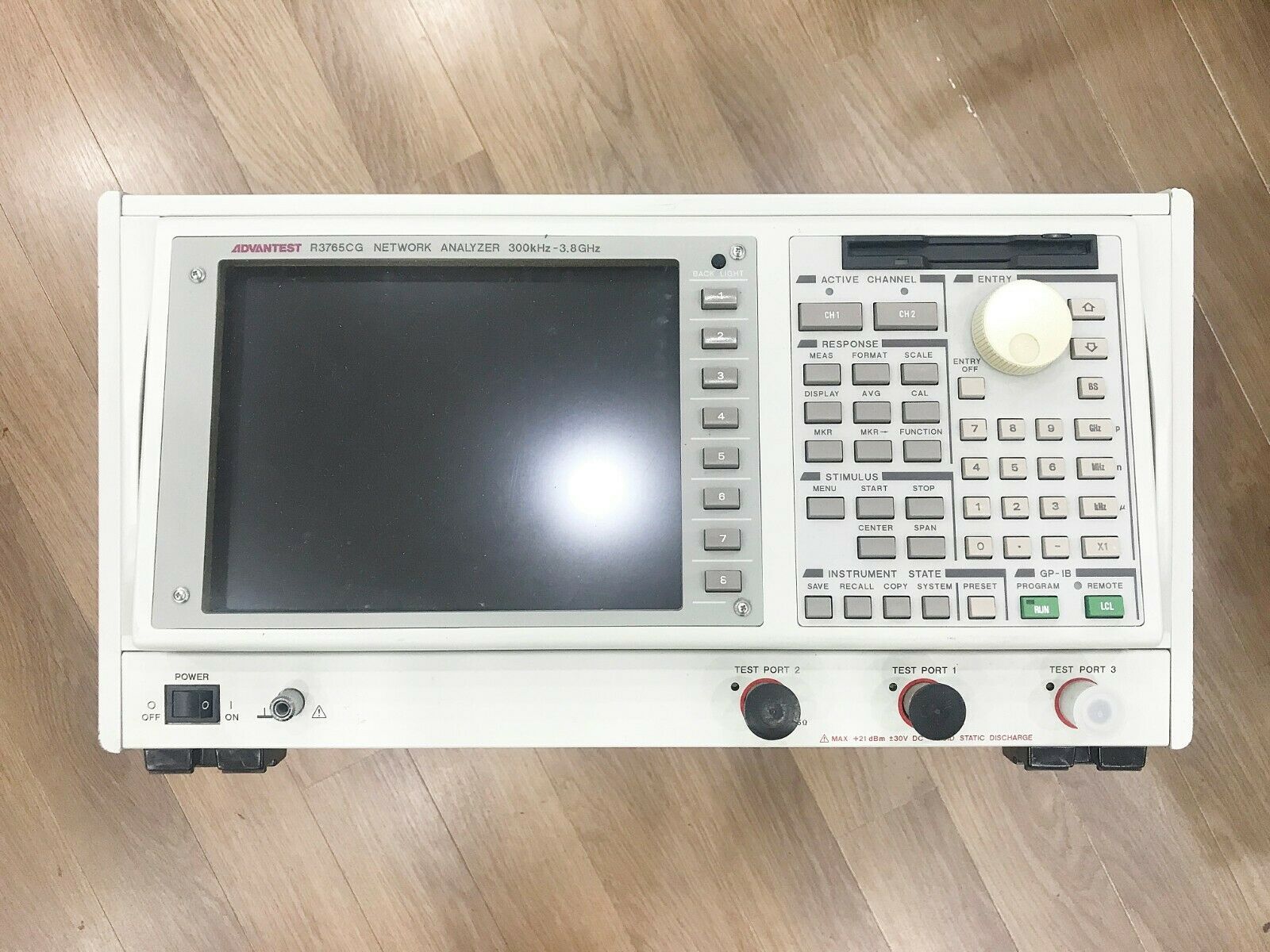

Анализатор цепей Advantest R3765CG — это высокоточный прибор, предназначенный для измерения и исследования параметров СВЧ-устройств в диапазоне частот до 3,8 ГГц. Благодаря двум портам он обеспечивает возможность многопортового анализа, что делает его незаменимым инструментом для специалистов, работающих в области радиочастотной техники и связи. Отличительной чертой устройства является его широкий динамический диапазон, достигающий 100 дБ, что позволяет проводить измерения с высокой точностью и разборчивостью даже при наличии значительных амплитудных различий в исследуемых сигналах.

Встроенный опорный генератор с точностью ±3×10⁻⁶ гарантирует стабильность частотных измерений, что особенно важно при работе с узкополосными фильтрами и резонансными устройствами. Advantest R3765CG оснащён 8,4-дюймовым дисплеем, обеспечивающим удобное отображение графиков и числовых данных, что значительно упрощает процесс анализа характеристик исследуемых цепей. Максимальная выходная мощность прибора варьируется от -10 до 10 дБм, что делает его универсальным решением как для измерения малосигнальных схем, так и для тестирования мощных компонентов.

Одним из важных параметров анализатора является низкий средний уровень шумов, не превышающий -90 дБм при использовании фильтра промежуточной частоты в 300 Гц. Это позволяет работать с сигналами малого уровня без риска потери точности. Погрешность в динамическом режиме не превышает 1 дБ, что соответствует требованиям к профессиональному измерительному оборудованию. Наличие интерфейсов RS-232, GPIB и VGA обеспечивает удобную интеграцию прибора в автоматизированные измерительные комплексы, а также возможность подключения к внешним устройствам для визуализации и обработки данных.

Таким образом, Advantest R3765CG представляет собой мощный инструмент для анализа радиочастотных цепей, обладающий высокой точностью, широкими возможностями подключения и удобным пользовательским интерфейсом. Это делает его востребованным как в лабораториях научных исследований, так и в производственных условиях, где требуется высокоточный контроль параметров ВЧ-устройств.
