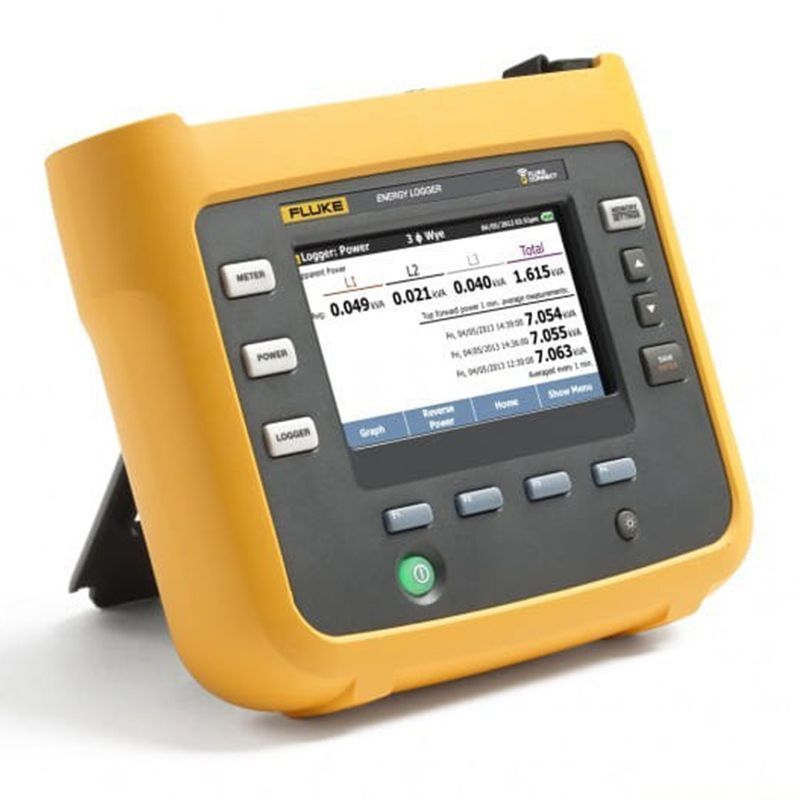

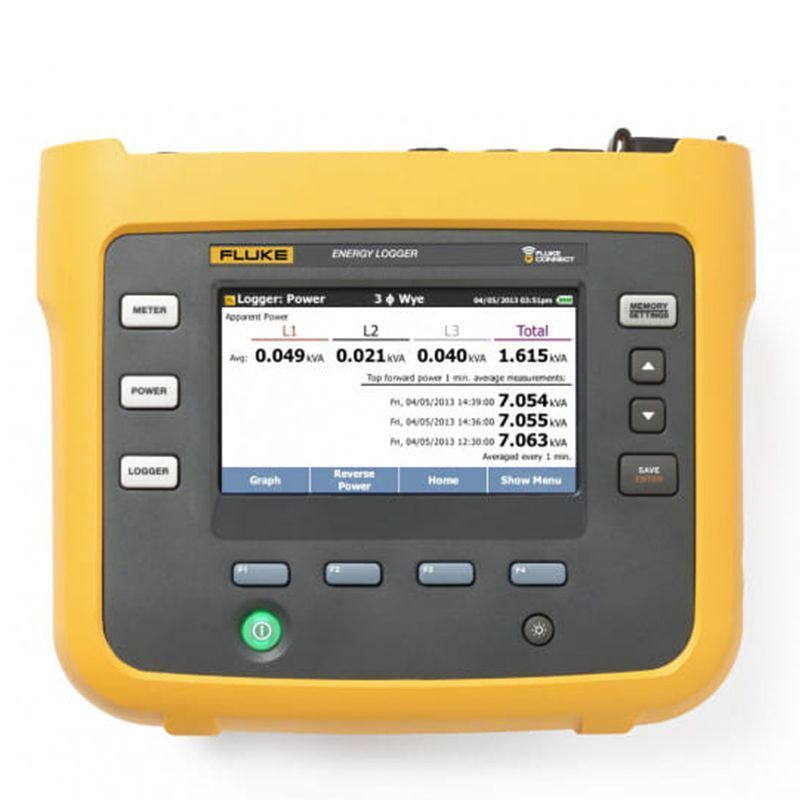

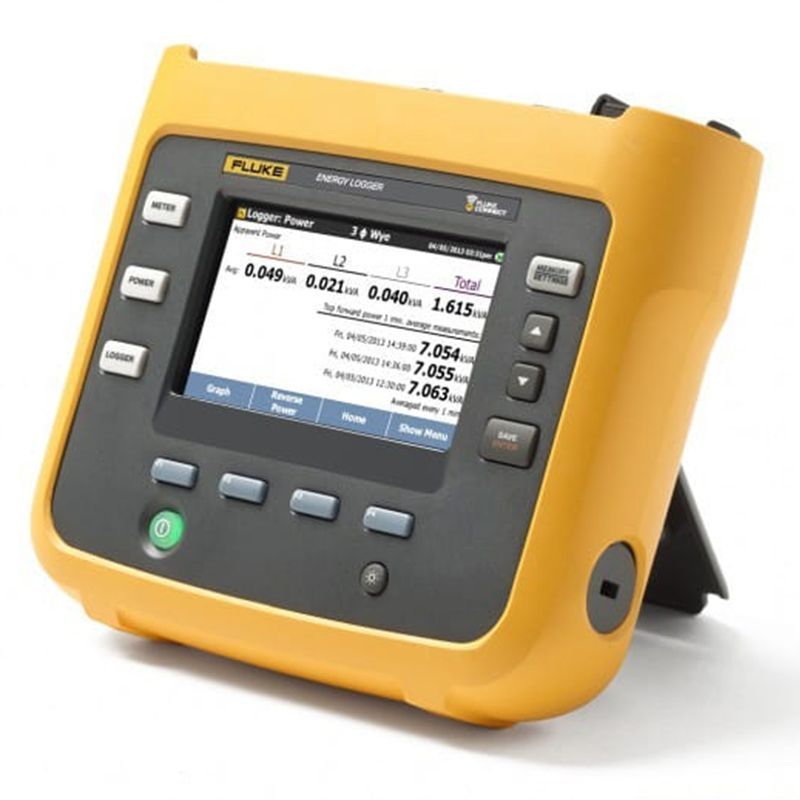

Анализатор качества электроэнергии Fluke 1732/B является воплощением инженерного мастерства, предназначенного для тщательного мониторинга и анализа электрических систем. Этот инструмент стал результатом стремления к совершенству в области измерительной техники и представляет собой надежного помощника для профессионалов, занимающихся диагностикой и оптимизацией электросетей.
С помощью Fluke 1732/B специалисты могут не только фиксировать основные параметры, такие как напряжение и ток, но и глубоко погружаться в анализ качества электроэнергии. Устройство оснащено функциями для изучения гармоник и интергармоник, которые могут оказывать значительное влияние на стабильность электроснабжения и долговечность оборудования. Анализатор также способен выявлять фликер — мерцание света, вызванное колебаниями напряжения, что важно для поддержания комфорта и безопасности в жилых и рабочих пространствах.
Прочный и надежный корпус Fluke 1732/B гарантирует его бесперебойную работу в различных условиях — от строительных площадок до промышленных предприятий. Эргономичный дизайн и интуитивно понятный интерфейс делают процесс измерений удобным и доступным, позволяя операторам сосредоточиться на анализе данных, а не на управлении оборудованием.
Одной из ключевых функций анализатора является автоматическое обнаружение и регистрация событий, связанных с качеством электроэнергии. Это позволяет вовремя реагировать на возможные проблемы и предотвращать их развитие. Fluke 1732/B не просто собирает информацию — он помогает преобразовывать ее в действия для улучшения эффективности и надежности электросетей.
Интеграция с другими системами и использование продвинутых алгоритмов анализа делают Fluke 1732/B центральным элементом в системе управления качеством электроэнергии. Специалисты получают необходимые данные для принятия обоснованных решений, что способствует поддержанию высоких стандартов безопасности и надежности электрических систем.
Анализатор качества электроэнергии Fluke 1732/B — это многофункциональный и мощный инструмент, который обеспечивает комплексное понимание всех аспектов электроснабжения. Он играет ключевую роль в повышении эффективности и надежности электрических систем, помогая специалистам достигать высоких стандартов качества электроэнергии и обеспечивать безопасность электрических установок.
- Анализатор качества электроэнергии Fluke 1732/B
- Флэш-накопитель USB (4 ГБ) (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus)
- USB-кабель
- Плоский кабель 3PHVL
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м
- Зажим типа «крокодил» — 4 шт.
- Комплект цветных наклеек
- Сетевой шнур
- Комплект документов (краткий справочник, меры безопасности)
- Мягкий чехол C173x
| Параметр | Диапазон | Разрешение | Собственная погрешность при эталонных условиях (% от показания +% полной шкалы) | ||
| Напряжение | 1000 В | 0,1 В | ±(0,2% + 0,01%) | ||
| Ток: прямой ввод | i17xx-flex 1500 12" | 150А | 0,1 А | ±(1% + 0,02%) | |
| 1500 А | 1 А | ±(1% + 0,02%) | |||
| i17xx-flex 3000 24" | 300 А | 1 А | ±(1% + 0,03%) | ||
| 3000 А | 10 А | ±(1% + 0,03%) | |||
| i17xx-flex 6000 36" | 600 А | 1 А | ±(1,5% + 0,03%) | ||
| 6000 А | 10 А | ±(1,5% + 0,03%) | |||
| i40s-EL clamp | 4 A | 1 мА | ±(0,7% + 0,02%) | ||
| 40 А | 10 мА | ±(0,7% + 0,02%) | |||
| Частота | От 42,5 до 69 Гц | 0,01 В | ±(0,1%) | ||
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2% + 0,02%) | ||
| Минимальное/максимальное напряжение | 1000 В | 0,1 В | ±(1% + 0,1%) | ||
| Ток минимальный/максимальный | Зависит от принадлежности | Зависит от принадлежности | ±(5% + 0,2%) | ||
| Общее гармоническое искажение (THD) напряжения | 1000% | 0,1% | ±0,5 | ||
| Общее гармоническое искажение (THD) силы тока | 1000% | 0,1% | ±0,5 | ||
| Параметр | Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 А / 1500 А | 300 А / 3000 А | 600 А / 6000 А | 4 А / 40 А | ||
| Собственная неопределенность ±(% от показания + % диапазона)1 | |||||
| Активная мощность P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Активная энергия Ea | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Полная энергия Eap | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5% от измеренной полной мощности | |||
| Реактивная энергия Er | 0 ≤ PF ≤ 1 | 11 | |||
| Коэффициент мощности PF | — | 11 | |||
| Коэффициент сдвига мощности | — | 11 | |||
| DBF/cosϕ | — | 11 | |||
| Дополнительная неопределенность в % диапазона1 | В P-N>250 В | 0,015% | 0,0225% | 0,0225% | 0,015% |
|
1Диапазон = 1000 В x Iдиапазон Эталонные условия: - Окружающие условия: 23 °C ±5 °C, прибор работает не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность <65%; - Условия на входе: Cosϕ/PF=1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10%; - Характеристики силы тока и мощности:Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10% от Iдиапазон; - Первичный проводник с клещами или пояс Роговского в центральном положении; - Температурный коэффициент: Добавьте 0,1 x нормативную точность на каждый градус Цельсия выше 28 °C или ниже 18 °C. |
|||||
| Электрические характеристики | |
| Питание | |
| Диапазон напряжения | от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения |
| от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) | |
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД | ≥ 68,2% (в соответствии с правилами энергосбережения) |
| Максимальное потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети | 50/60 Гц ± 15% |
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки | < 6 часов |
| Сбор данных | |
| Разрешение | 16-битная синхронная выборка |
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ соединение «открытым треугольником», только токи (изучение нагрузок) |
| Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий1 |
| 1Количество возможных сеансов записи и период записи зависят от требований пользователя. | |
| Базовый интервал | |
| Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
| Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Минимальные/максимальные значения времени усреднения | Напряжение, сила тока: среднеквадратичное значение полного цикла обновляется каждые полцикла Вспом. питание: 200 мс |
| Интервал потребления (режим измерителя энергии) | |
| Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл |
| Соответствие стандартам | |
| Питание | IEEE 1459 |
| Интерфейсы | |
| USB-A |
Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
| WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (необходима модель Fluke 1734 или Fluke 1732 с обновлением) |
| USB-mini | Загрузка данных с устройства на ПК |
| Входы напряжения | |
| Число входов | 4 (3 фазы и нейтраль) |
| Максимальное входное напряжение | 1000 Вrms, CF 1,7 |
| Полное входное сопротивление | 10 МОм |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Категория измерения | 1000 В CAT III/600 В CAT IV |
| Входы тока | |
| Число входов | 3, режим выбирается автоматически для подключенного датчика |
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов |
| От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов | |
| От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов | |
| От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL | |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Вспомогательные входы | |
| Число входов | 2 |
| Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014) | Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение | |
| Число входов | 2 |
| Поддерживаемые модули | Fluke Connect® серии 3000 |
| Сбор данных | 1 показание/с |
| Характеристики условий эксплуатации | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95% отн. влажн. |
| от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75% отн. влажн. | |
| от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45% отн. влажн. | |
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении | 12 000 м |
| Корпус | IP50 согласно EN60529 |
| Вибрация | MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность | IEC 61010-1 |
| Сетевой вход IEC: Категория перенапряжения II, Степень загрязнения 2 | |
| Клеммы напряжения: Категория перенапряжения IV, степень загрязнения 2 | |
| IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В | |
| Электромагнитная совместимость | EN 61326-1: Промышленный CISPR 11: группа 1, класс A |
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |
| USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |
| Температурный коэффициент | 0,1 x спецификация погрешности/°C |
| Общие характеристики | |
| Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Гарантия | Прибор и блок питания: Два года (не распространяется на батарею) |
| Аксессуары: один год | |
| Цикл калибровки: два года | |
| Размеры | Прибор: 19,8 x 16,7 x 5,5 см |
| Источник питания: 13,0 x 13,0 x 4,5 см | |
| Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см | |
| Масса | Прибор: 1,1 кг |
| Источник питания: 400 г | |
| Защита от несанкционированного вскрытия | Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток | 100 кА (50/60 Гц) |
| Собственная ошибка при эталонных условиях* | ± 0,7 % от показаний |
| Погрешность 173x + iFlex | ±(1% от показаний + 0,02% от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры | 0,05% показаний/°C 0,09% показаний/°F |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм |
| Диаметр кабеля щупа | 7,5 мм |
| Минимальный радиус изгиба | 38 мм |
| Длина кабеля выходного сигнала | 2 м |
| Масса | 115 г |
| Материал кабеля щупа | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Диапазон рабочих температур | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация | от 15% до 85% без конденсации |
| Степень защиты | IEC 60529:IP50 |
|
* Эталонные условия: - Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %; - Основной проводник в центральном положении. |
|
Компания Fluke занимает первое или второе место на всех сегментах рынка, на которых она присутствует. Продукция торговой марки Fluke имеет репутацию компактного, надежного, безопасного, простого в эксплуатации и высококачественного оборудования.
